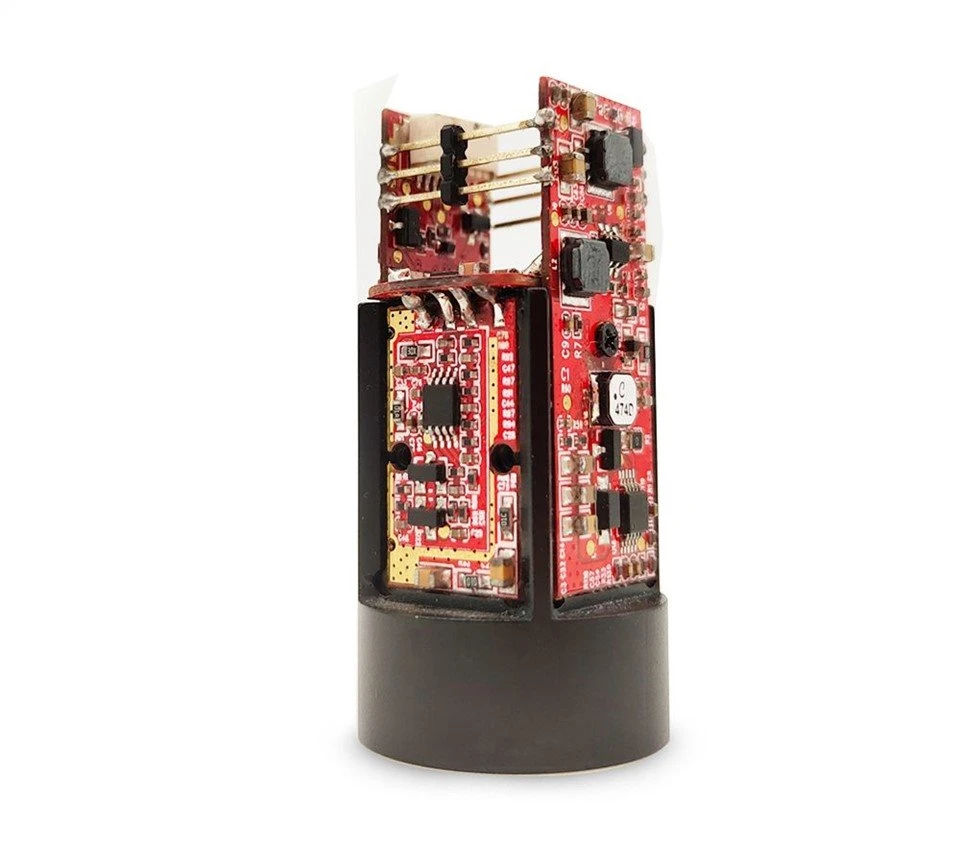

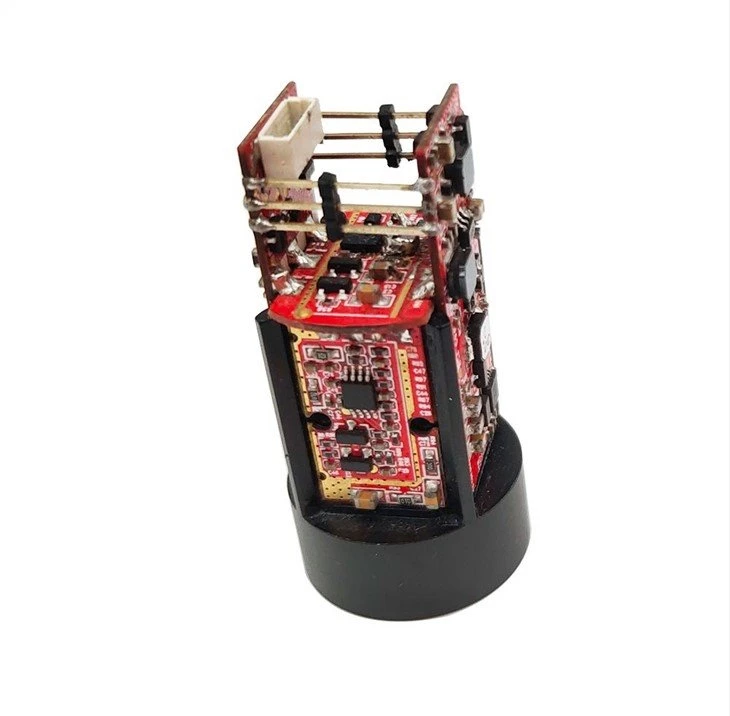

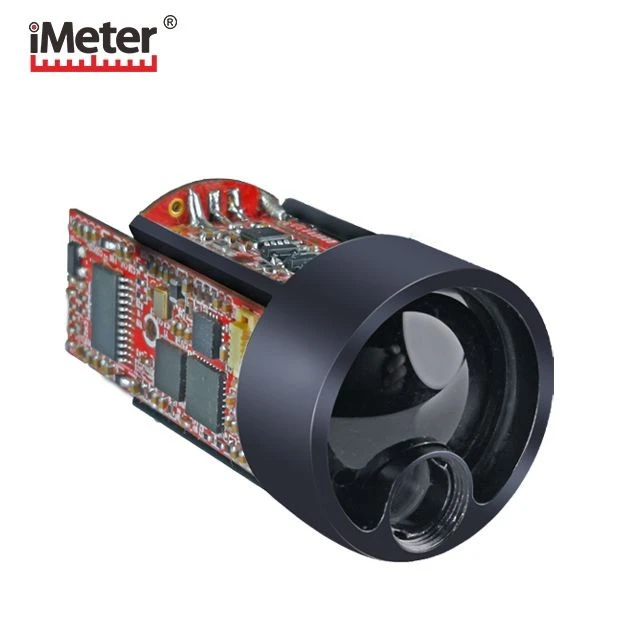

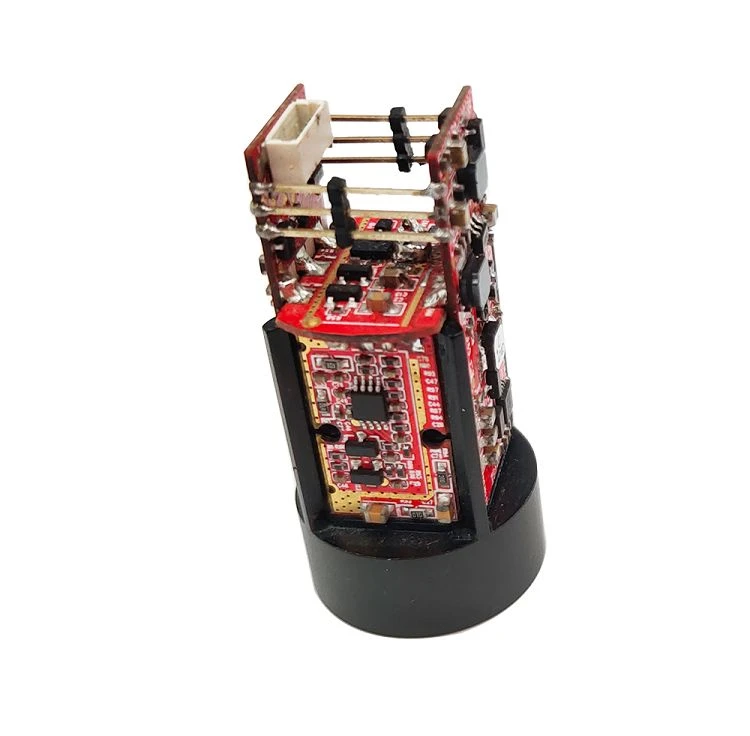

Невеликий лазерний далекомір OEM модуль
Асортиментна здатність продукту визначається за таких умов:
1) Мета вимірювання має помірну реактивність, таку як будівництво стін.
2) Виміряний об'єкт вертикальний з лазерним напрямком випромінювання.
3) Погодні умови сонячний, але не пряме сонячне світло.
Зауважимо: Щоб отримати краще вимірювання, рекомендується монтувати виріб на штатив при націлювання на віддалені об'єкти, щоб зменшити тремтіння машини під час вимірювання.
Технічні показники | Параметр продуктивності | Параметр продуктивності |
D функції технічних показників | Технічні показники функції H/AH/V | |
Поле застосунку | Дрон/ Охорона/ Прибиральниця/ Виявлення трафіку | Одноциліндровий/ двоциліндровий |
Емісійна діафрагма | 6мм | 6мм |
Отримання діафрагми | 17мм(75%) | 17мм(75%) |
Діапазон діапазону (будівель) | 0.15m ~ 10/20/30/100/200m | 5m ~ 600 / 1200 / 1500 / 3000m |
Точність ранжирування (будівля) | ±3см | <400m ±1m;="">400м ±0.4% |
Частота ранжирування | 10 КГц/50 КГц/100 КГц | < 600m="" 10hz,="">600m 2HZ |
Тип дисплея | - | OLED/LCD дісплеея |
Лазерний тип | 905нм | 905нм |
Напруга живлення | 3.3 ~ 5V | 3.3 ~ 5V |
Інтерфейс зв'язку | Стандарт як TTL (інший виготовлений на замовлення) | Стандарт як TTL (інший виготовлений на замовлення) |
вага | близько20±1 | близько 20±10 |
водонепроникний рівень | IP67 | IP67 |
Ударостійкість | 800G/мс (10 разів/с) | 800G/мс (10 разів/с) |

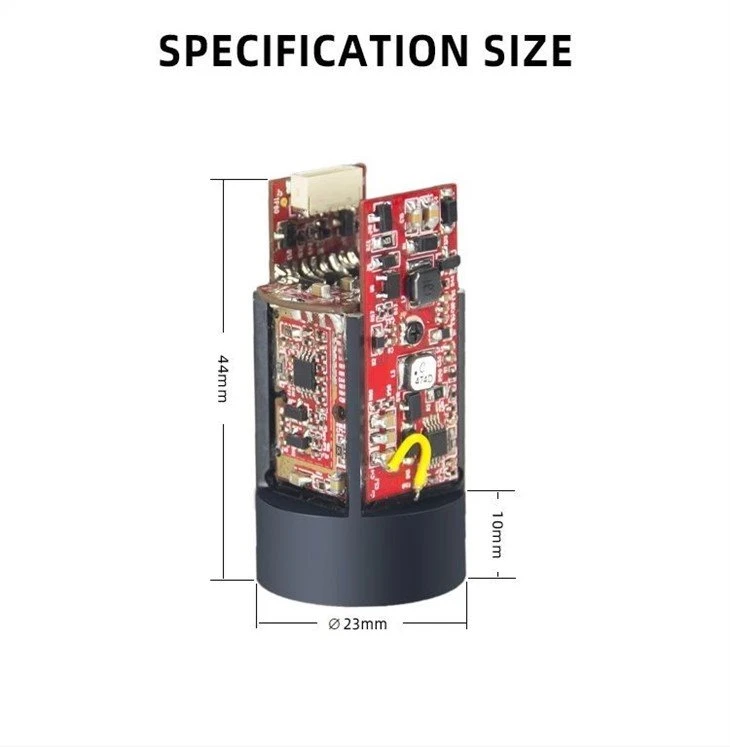

розмір | ¢ 23 x44mm | ¢ 23 x44mm |
Робоча температура | -20°C~50°C | -20°C~50°C |
Baud rate | 9600/ 115200/ 230400 (необов'язково) | 9600/115200 т/с |
Енергетичні відходи | 0,8 вт (режим очікування), 1Вт (вимірювання) | 0.8w (режим очікування), 1Вт (вимірювання) |
Модуль дальності може швидко і точно забезпечити вимірювання відстані для основної системи управління;

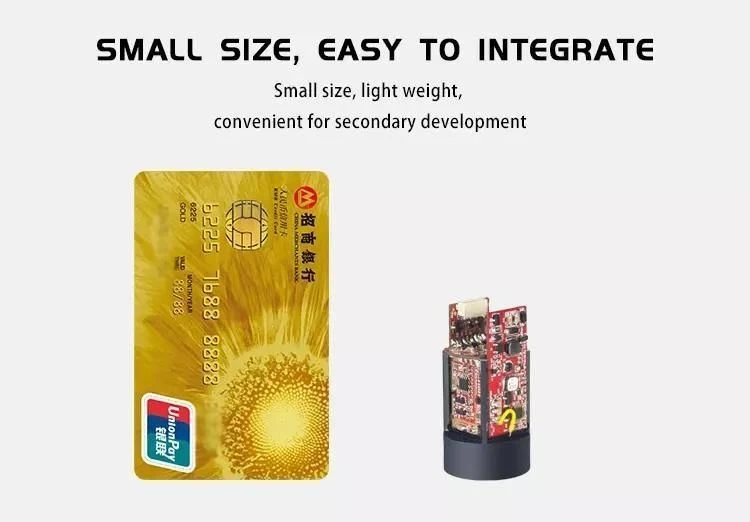

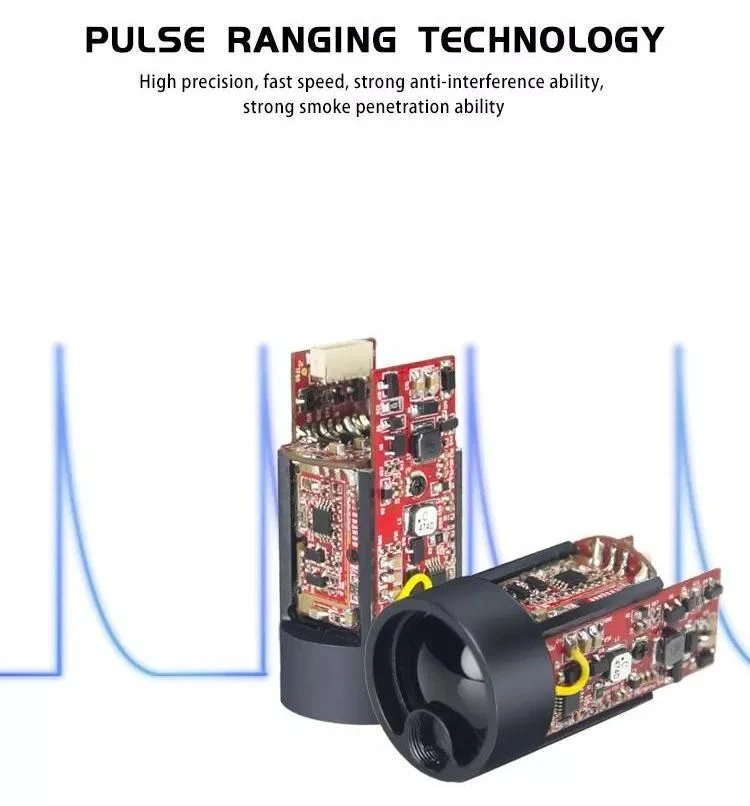

Цей модуль використовує напівпровідниковий лазер 905 нм, роздільна здатність ходу становить 0,1 м. Точність ранжирування - 1м, а найдальший діапазон вимірювань - 2 км; з інтерфейсом TTL (може безпосередньо спілкуватися з MCU), також може спілкуватися з послідовним портом RS232 через адаптер (потрібен кабель передачі даних); також забезпечують верхній комп'ютерний тестовий програмний комплекс, протокол зв'язку набору інструкцій, зручний для клієнта вторинний розвиток, будують власну систему вимірювання діапазону; це висока інтеграція, низьке енергоспоживання, датчик діапазону легкої ваги.

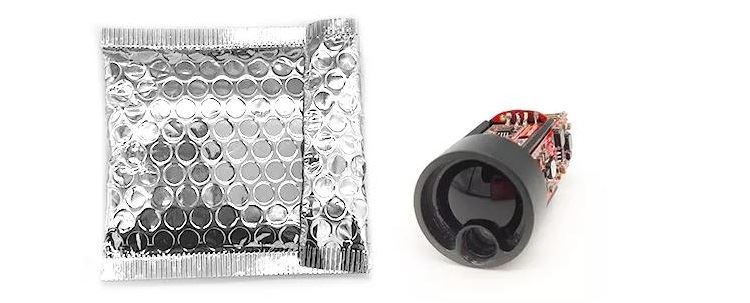

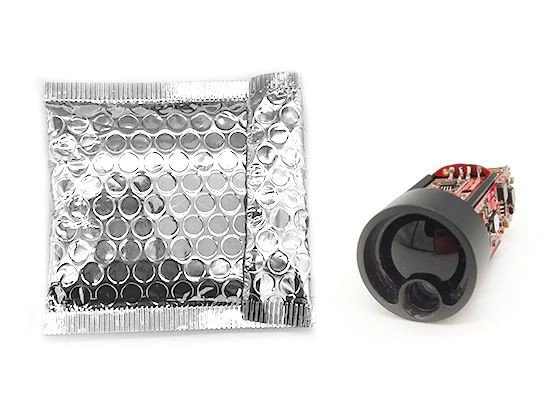

Про упаковку:
* Антистатичний поліетиленовий пакет *1
* Підтримка індивідуальної упаковки
* Якщо вам потрібно відвантажити оптом, ми надаємо ударостійкі екологічно чисті гофровані коробки.
Міркування вимірювання
Фактори, що впливають на можливості ранжирування
1) Цільова відбивна здатність: Взагалі кажучи, чим вище цільова відбивна здатність об'єкта, тим краще здатність до ранжирування. наприклад, для помірного об'єкта відбивної здатність цілі діапазон вимірювань становить 600 М, і він може до 800 М для об'єкта високої цільової відбивної здатність, але може бути лише 300M для низької цільової відбивної здатність. Шиштовані здібності інших об'єктів можуть бути отримати такий же висновок. ( Можливо, не можна виміряти мету, яка навряд чи може створити дифузне відбиття, наприклад, водну поверхню).
2) Цільова форма: Коли мета занадто мала або нерівномірна, здатність діапазону та відповідна швидкість діапазону зменшаться.
3) Вимірювання кута: Здатність ранжирування була б кращою, якщо виміряний об'єкт вертикальний з напрямком лазерного випромінювання, тим вище швидкість ранжирування відповіді, навпаки, здатність і швидкість реакції будуть зменшені; Цілком можливо, що діапазон вимірювань не може відповідати здатності до ранжирування, зазначеній в керівництві, в деяких екстремальних умовах.
4) Фактор навколишнього середовища: фактори навколишнього середовища, включаючи інтенсивність сонячного світла, концентрацію водяної пари в повітрі і зважених частинок, відхилення від кута сонячного світла і т.д. (наприклад, дощ, туман, сніг, туман, серпанок і т.д.)
